电光驱动（PCD03）

电光Q驱主要特点：
　　●重复频率0～10kHz
　　●晶压2.0～6.0KV
　　●脉冲前沿≤10ns
　　●TTL电平触发光耦隔离
　　●输入24±1VDC
　　●电位器控制输出高压
　　●高可靠性、全温度范围

应用范围:
　　1. BBO电光开关
　　2. RTP电光开关
　　3. LiNbO3电光开关
　　4. KD*P电光开关
　　5.其他电光晶体
　　（驱动Pockels cells）

应用范例：
　　a.中低重频LD泵浦调Q固体激光器
　　b.灯泵调Q固体激光器

模块参数：

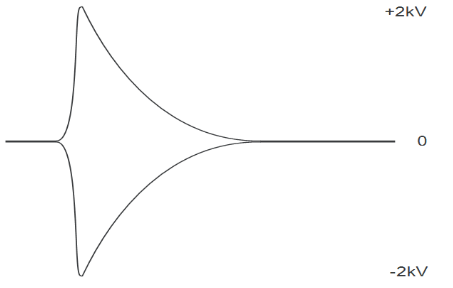

输出高压波形：

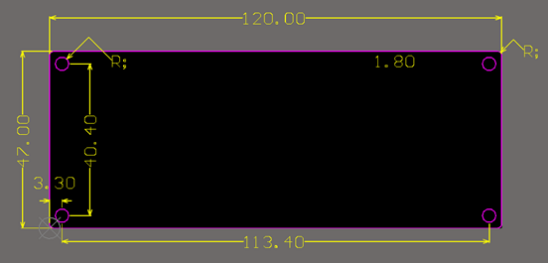

外形尺寸：

升压模块接线定义：

注意：
　　1.”SG+ SG-”控制信号输入模块内部为光耦隔离设置
　　2.SG+ SG-为外触发信号输入端（光耦输入端）（3.3V/5.0V TTL）。输入信号为上升沿触发，外触发信号与升压脉冲输出延时＜75ns
　　3.用高压探头测试输出高压脉冲，请将高压探头的地与输出地“GND”连接，用高压探头分别测试“+HV”端或“-HV”端。
